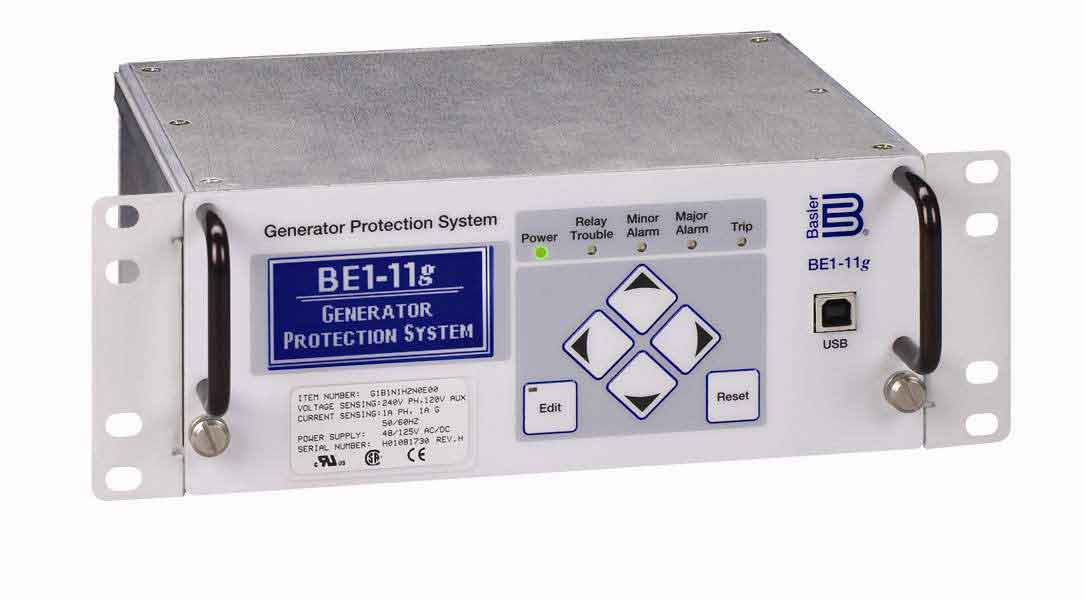

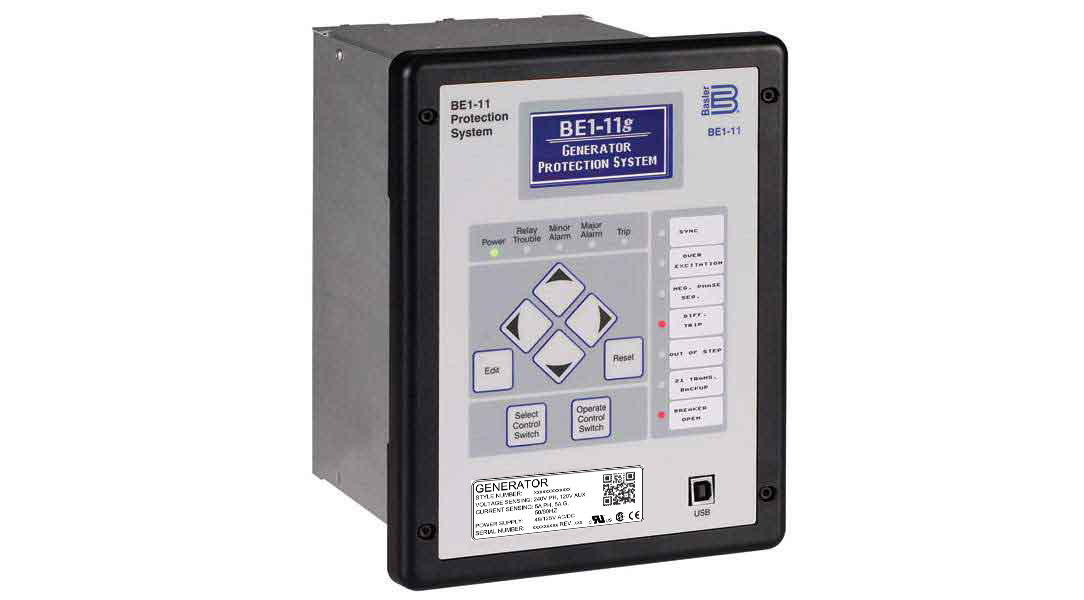

BE1-11g, 发电机保护系统

正确配置有效的保护系统从不比配置BE1-11更容易。BE1-11g发电机保护系统设计包括整条保护和控制元件线,从后备距离(21)保护到相位差(87)保护。可用的先进同期装置(25A)包括可选择锁相回路和预期模式。BE1-11g具备诸多特性以解决编程复杂性所造成的可靠性问题。通过BESTspace™文件、多个BESTlogic™Plus预编程逻辑方案以及相关应用说明,你可以确信你能获得所需的保护。

优点

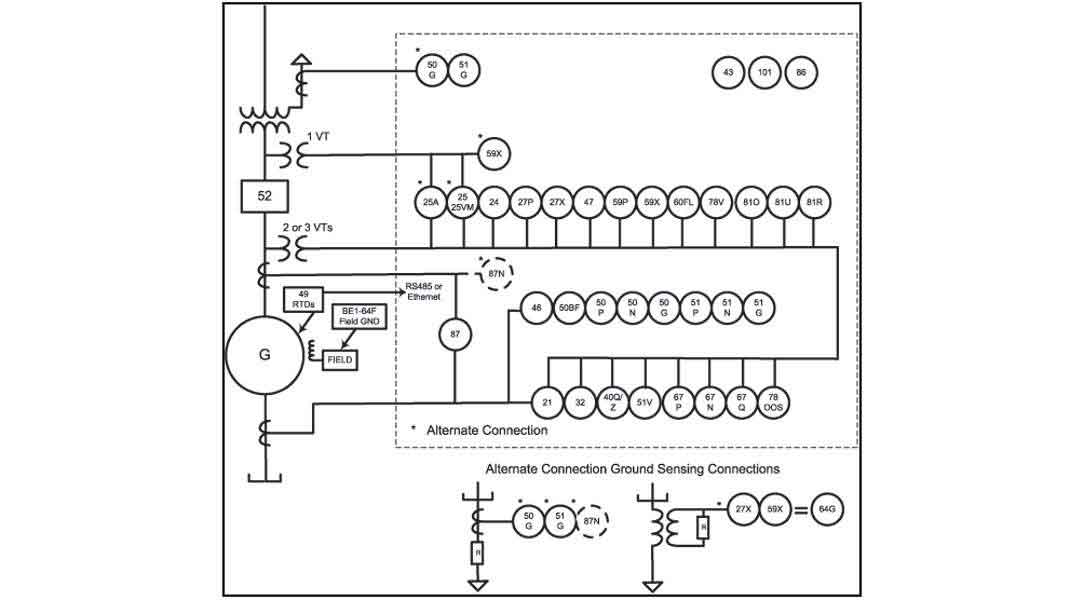

IEEE装置功能
21 24 25 25A* 27 32 40
43 46 47 49RTD* 50 51 52
59 60 62 64G 67 78V 78OOS
81 86 87* 87N* 101 50BF

* 可选

  • 通过提供带图的直观设置、内部错误检查以简洁界面的BESTCOMSPlus® 软件,很容易进入保护设置。

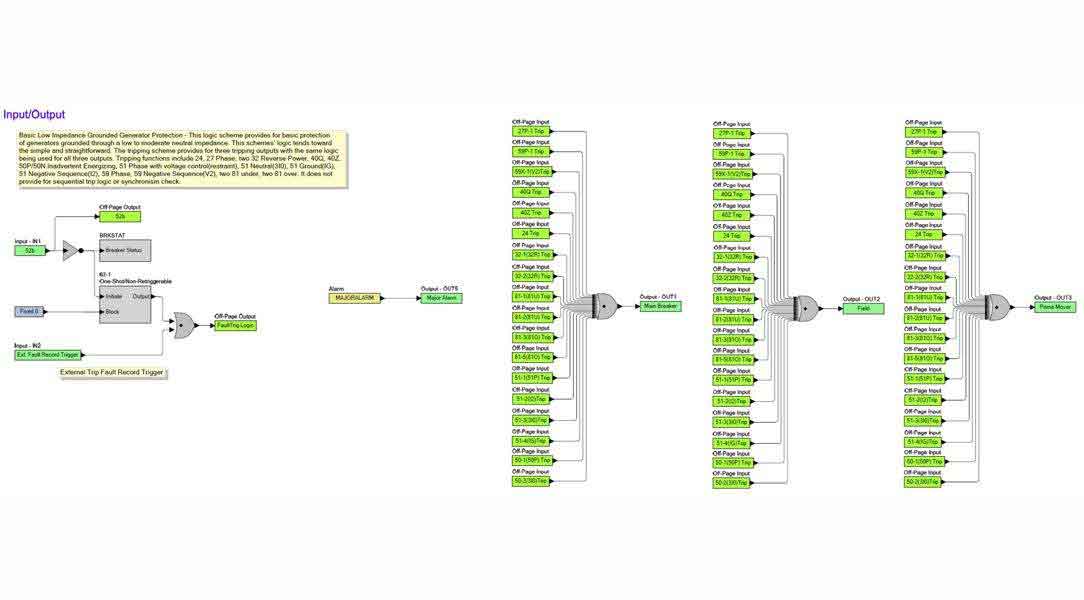

  • 通过预编程规划方案、拖放逻辑、用户标签以及BESTlogic™Plus提供的注释,复杂的保护方案变得易于配置与理解。
  • BESTlogic™Plus内配置的离线模拟器有助于识别逻辑并排除逻辑故障,无需昂贵的物理硬件。
  • 通过24个行业标准定时曲线以及五个用户定义曲线,可能对有难度的应用进行适应协调。
  • 频率跟踪性能对备用机组和余热发电应用更有利。
  • 用配备IEC 61850、DNP或Modbus®的10/100Mbit铜或100Mbit光纤以太网可满足现代通信需求。
  • 所有端子使用大号螺旋式接线柱,即使用多根大号电线连接也很容易。
  • BE1-11可以根据你的需要,通过断点距离、示波法、需量计、电能质量、断路器监控以及其他数据对系统进行分析。
  • 配备可选差动保护装置可增强安全性和选择性。
  • 通过直观的人机界面(HMI)菜单和大尺寸LCD显示器方便地实现设置和计量。
  • 通过用户定义的指示和标签按要求显示信息来满足不同的应用需要。
  • 使用前面板上Select(选择)和Operate(运行)按钮直接控制内部逻辑。

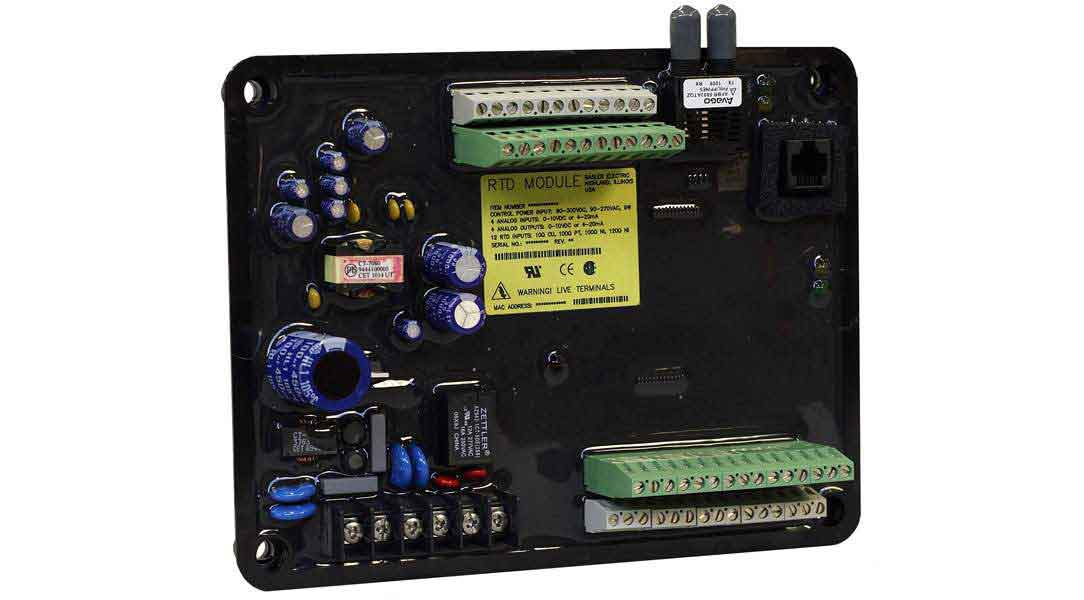

  • 即使是在高环境温度、散热受阻或轴承磨损的异常运行条件下,可选RTD模块也可进行可靠保护。
  • 带可完全配置模拟输出的可选RTD模块可用于驱动模拟仪表。指定的跳脱点可由用户按比例定义,以反映测量参数。
  • 使用可选RTD模块可实现多达14组警报和跳闸温度监测点。
  • 通过将可选RTD模块安装在测量点附近以将电缆长度缩减至最小,从而降低安装成本并提高可靠性。
